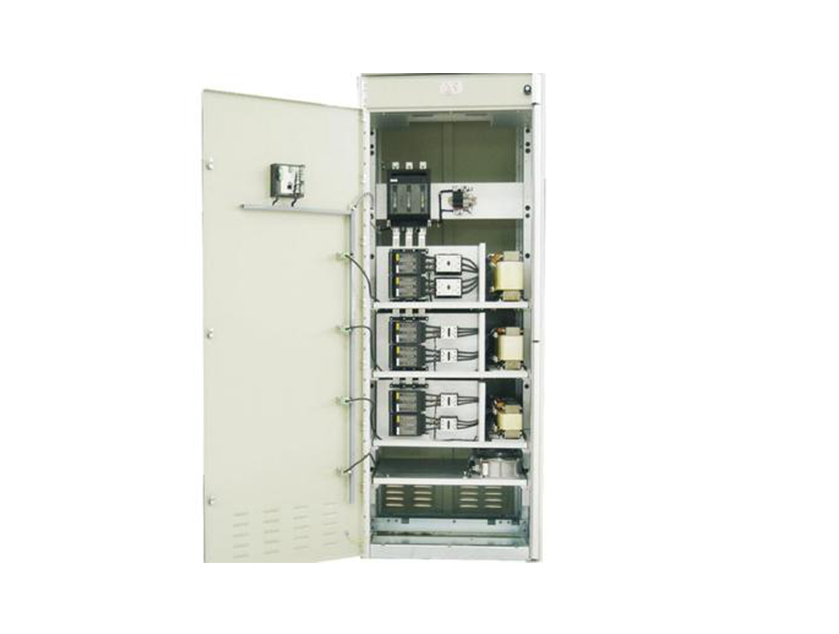

低压无功补偿成套装置
概述：无功补偿电容器串联滤波电抗器的自动补偿装置用于带谐波负荷的三相电网集中无功功率补偿，通过串联电抗器，使得只有少量谐波流入带电抗保护的补偿回路；
功能描述
电抗系数P=Xl/Xc*100%
使用电抗系数P=7%，调谐频率为189Hz 的无功补偿回路，这种无功补偿回路吸收少量的5次谐波电流及更高次谐波；
使用电抗系数P=14%，调谐频率为134Hz的无功补偿回路，当系统中存在3次谐波时，这种无功补偿回路可以防止系统谐振；
成套装置组成
○ 每个补偿支路包括：熔断器、电容器、电抗器、接触器或可控硅投切开关；
○ 功率因数自动补偿控制器，液晶显示屏配置手动和自动模式；
○ 前门装有控制器的标准配电柜，导线端子及风扇；
○ 不同的安装方式：模块式安装，组件式安装；
○ 不同的补偿方案：三相共补，分相补偿，混合补偿等；
○ 涵盖目前市场所有可选柜型GGD、GCK、GCS、MNS等；
产品特点
○ 滤波范围广，2-50次全范围有效
○ 响应速度快，全补偿响应时间小于300us，指定次补偿响应时间小于40ms
○ 多功能性，同时治理多种电能质量问题，谐波、无功补偿功能可自由设备
○ 具备中性线滤波能力（限4L型DKTAPF有源电力滤波器）
○ 允许互感器安装在电源侧或负载侧，用户可根据现场情况自由选择
○ 支持系统自动限流运行功能，待补偿电流超出补偿容量后系统自动进入限流工作模式
○ 自动跟踪补偿电网中变化的谐波电流，补偿性能不受系统阻抗影响
○ 完善的模块并联技术，支持多台DKTAPF有源电力滤波器并联运行
○ 完善的开机自诊断技术，使系统尽在掌握之中
○ 强电主回路与弱电控制系统之间采用光电隔离，安全可靠
○ 军工级别的通讯误码侦别技术，确保系统通讯的可靠性及安全性。
