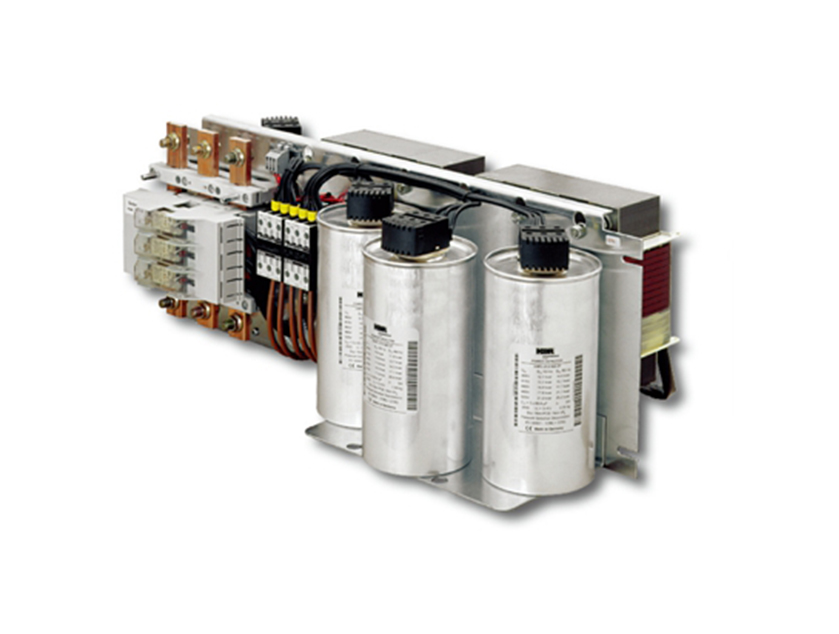

BNY系列补偿滤波组件
概述：BNY补偿滤波组件，是以控制器和补偿滤波组件构成，采用先进的微电子软硬件技术、网络技术和电器制造技术等最新技术成果，实现低压智能化电力无功补偿的功能。 它工作稳定、使用方便、维护简单，具有过零投切、保护、测量、状态监控、温度监测、网络通讯等功能，是低压电力无功自动补偿技术的重大突破，可灵活应用于低压无功补偿的各种场合，改变了传统无功补偿设备的运行模式，具有结构简单、生产简易、功能多样、维护简便等多项优点。 它是以熔断器开关、电容器接触器、复合开关/同步开关或可控硅无触点开关以及电容器和电抗器组成。组件产品的出现是低压无功补偿装置的重大变革，是未来市场的主流，是一种服务理念的提升。组件结构由我公司自主研发和生产。抗谐型无功补偿器主要应用于电网中谐波较为严重的电气环境，能够有效的保护电容器，提高电容器使用寿命，并在一定程度上有吸收消除谐波的功能。
功能描述
传统的无功补偿设备存在的问题
传统电容柜由专用接触器或复合开关、电容电抗等元件组成。其缺点是：
A. 电容器接触器不能实现过零投切，导致投入时涌流大，易造成电容器容量衰减快；切除时产生电弧，触点易氧化。
B. 电容没有完善的过温保护、谐波保护，在异常情况下易造成损坏。
C. 柜体内部接线复杂；整柜散热功能差；部件故障率高；产品一旦形成，扩容不方便。
BNY补偿滤波组件的特点
■实时谐波测量，在谐波过大的情况下对电容器进行保护。
■分相补偿技术，可根据现场需要进行共补及分补，实现三相无功不平衡补偿。
■故障在线自动诊断，提高可靠性，减少故障处理难度。
■模组机架式安装结构，简化设备、容量可调性好、使用方便、应用全面。
■内加SH防爆器及温控装置，能在过压、过谐波、环境过温等情况下保护电容器。
■节能效果显著，有效提高功率因数，降低电能消耗，改善电能质量。
■投切开关兼有可控硅，接触器，同步开关多种类型，满足客户不同场合的应用。
■模组设计产品质量责任更明确，不会出现传统柜体、问题元器件厂商互相推诿的现象。
■采用优质工业性低压自愈干式电力电容器，安全性能高，无漏泄，整体阻燃、绿色环保。
■电抗型有效抑制高次谐波和涌流，抑制3~13次及以上谐波效果明显。
功能特性
滤波功能（抗谐型）
有效抑制高次谐波和涌流，对高次谐波形成低阻抗通路。对谐波有吸收泄放作用，能消除高次谐波对电容器的影响，保护电路及电容器过载，具有防止电容器过热，缓解绝缘介质的老化，提升自愈性能，提高使用寿命等作用。
分相补偿功能
分相补偿型产品既可共补又可分补，提高无功补偿精确度，主要应用于三相不平衡系统。
节能降耗功能
有效提高功率因数，同时使成套低压无功自动补偿设备体积缩小50%左右，资源（铜材、银材、工程塑料）节省50%左右，电损（导线电损、接点线损、器材电损）降低50%左右。降低电能消耗，改善电能质量。
过压一级保护
当检测到的电压值大于所设定的过压一级定值（1.05~1.10倍额定电压）时，过压一级保护元件启动，经过启动延时，发出信号。此保护有效后，控制器只发出切除电容器组指令，而不发出投入电容器组指令，切除延时时间符合控制器的技术要求。
过压二级保护
当检测到的电压值大于所设定的过压二级定值（1.10~1.15倍额定电压）时，过压二级保护元件启动，经过启动延时，发出信号。此保护有效后，控制器只发出切除电容器组指令，除延时时间符合控制器的技术要求。
电容过温
电容器内置温度控制器，当检测到电容的温度过高时，输出控制信号给同步开关，切断投切开关，进入超温保护状态，禁止电容器投入电网，直到降低可接受范围才能转入工作状态。
测量功能
配电电压、电流、无功功率、功率因数测量、相位、谐波畸变率及电容器电流测量。
保护功能
具有电容器过流、过压、欠压、过温、谐波保护功能，提高电容器使用寿命，确保系统安全运行。
LED指示功能
LED灯指示电容器投切状态、设备状态、网络状态。
故障自诊断功能
电容器智能控制元件能对本体各项运行参数进行自诊断，一旦出现在线故障，整机快速响应，退出运行。
失压保护
正常时，电源向设备充电就是额定电压，但电容器不同，如果上次的电没有放尽，存留的电和合闸后充入的电不一定是同相（极性）的，两个“电”方向不同，就不是相减，而是相加，故电压会升高，存留电荷越多，电压升高就会越多，过电压将会伤害电容器；当运行电压降到额定值的80%左右时，低电压保护动作于开关跳闸，使电容器切除，可避免事故停电后，再恢复送电时的同时合闸。
过流谐波保护
电容器的过电流，除了因过电压引起的基频过电流还有高次谐波电压引起的谐波过电流。为了保护电容的使用质量及延长使用寿命，当检测到电容电流超过所设置的定值（1.3倍额定电流值）时，控制器会启动过电流保护，为了避免合闸涌流引起的保护误动作，躲过涌流的影响，在投入电容器瞬间，会根据投切方式提高过流门槛值，不同的控制开关，其门槛值不同。
